ZFI*KQE系列谷輪渦旋壓縮機EVI 噴氣增焓控制配件包中主要零部件由CoreSense™智能控制板，EXV電子膨脹閥和三個溫度傳感器構成，同時附帶有控制板供電變壓器和電子膨脹閥前置過濾器等。應用于壓縮機型號ZFI20~ZFI26、ZFI36~ZFI59、ZFI68。今天我們要分享的是CoreSense™控制板上的4個LED燈的顯示說明。

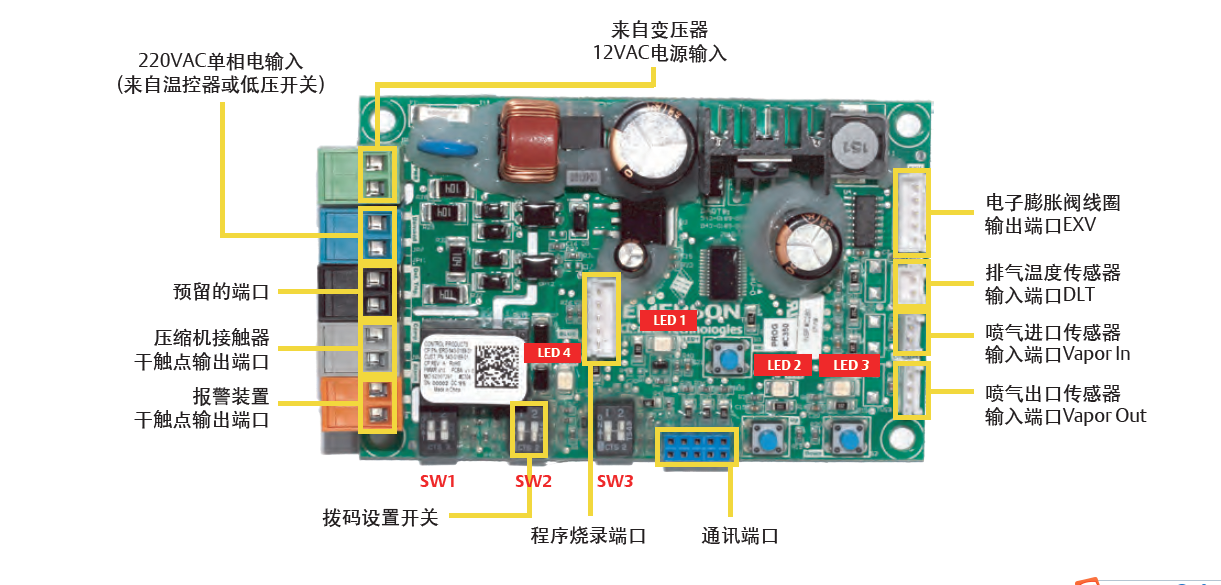

CoreSense™控制板上的4個LED燈用來顯示ZFI壓縮機、傳感器和電子膨脹閥工作狀態(tài)，提供智能診斷和報警保護，方便用戶快速準確地確定故障原因。

一、LED1 點亮后顯示黃綠色， LED1用于指示壓縮機啟動狀態(tài)和識別具體的傳感器失效模式。

1、LED1 黃綠色，以1Hz 頻率閃爍時，是壓縮機等待啟動

2、LED1 黃綠色，以1Hz 頻率閃爍2次，等待5秒，重復閃爍，是排氣溫度傳感器過熱保護

3、LED1 黃綠色，以1Hz 頻率閃爍3次，等待5秒，重復閃爍，是排氣溫度傳感器故障

4、LED1 黃綠色，以1Hz 頻率閃爍4次，等待5秒，重復閃爍，是噴氣進口溫度傳感器故障

5、LED1 黃綠色，以1Hz 頻率閃爍5次，等待5秒，重復閃爍，是噴氣出口溫度傳感器故障

二、LED2和LED3點亮后顯示黃綠色， LED2和LED3組合閃爍用來指示電子膨脹閥工作狀態(tài)。

1、LED2、LED3黃綠色，LED2以1Hz 頻率閃爍， LED3 熄滅，EXV電子膨脹閥開大中

2、LED2、LED3黃綠色，LED3以1Hz 頻率閃爍， LED2熄滅，EXV電子膨脹閥關小中

3、LED2、LED3黃綠色，LED2長亮， LED3 熄滅，EXV電子膨脹閥全開

4、LED2、LED3黃綠色，LED3長亮， LED2熄滅，EXV電子膨脹閥全閉

三、LED4 點亮后顯示紅色，LED4點亮用于警示排氣溫度過熱保護或傳感器故障，且伴隨LED1燈閃爍用于排查具體失效模式。

LED4 紅色，LED4紅色長亮，可能出現(xiàn)的故障有：排氣溫度傳感器過熱保護；排氣溫度傳感器故障(斷開，短路，低于或超出測量范圍)；噴氣進口溫度傳感器故障(斷開，短路，低于或超出測量范圍)；噴氣出口溫度傳感器故障(斷開，短路，低于或超出測量范圍)。
